Descrição
O sensor ultrasônico HC-SR04 funciona como um detector de objetos e permite medir distâncias mínimas de 2 centímetros podendo chegar a distancias máximas de até 450 centímetros, com uma precisão de 3 milímetros.
Este produto é destinado a usuáriosavançados.
Funcionamento: Necessita de um gatilho (trigger) de pelo menos 10us denivel alto. O módulo envia automaticamente 8 pulsos de 40kHze automaticamente detecta se houve retorno de algum pulso. Se houver umsinal de retorno a partir dos disparos, o nivel de saídaé modificado.
Características:
Model: HC-SR04.
Voltagem de funcionamento: 5V(DC)
Corrente: Menor que 2mA.
Saída de Sinal: Electric frequency signal, high level 5V,low level 0V.
Angulo de Sensor: Não maior que 15 degrees.
Distância de Detecção: de 2cm a 450cm.
Precisão: Acima de 3mm.
Parâmetrostécnicos do Módulo:
1.Tensão de trabalho: 5V (DC)
2.Corrente em Stand by: Menos de 2mA.
3.Sinal de Saida: 5V de alto nível, 0V nível baixo.
4.Ângulo do sensor: não superior a 15 graus.
5.Distância de detecção: 2cm-450cmcentímetros.
6.Alta precisão: Até 0,3 centímetros
7.Sinal de entrada trigger: 10us impulso TTL
8.Sinal Echo: saída TTL PWL sinal

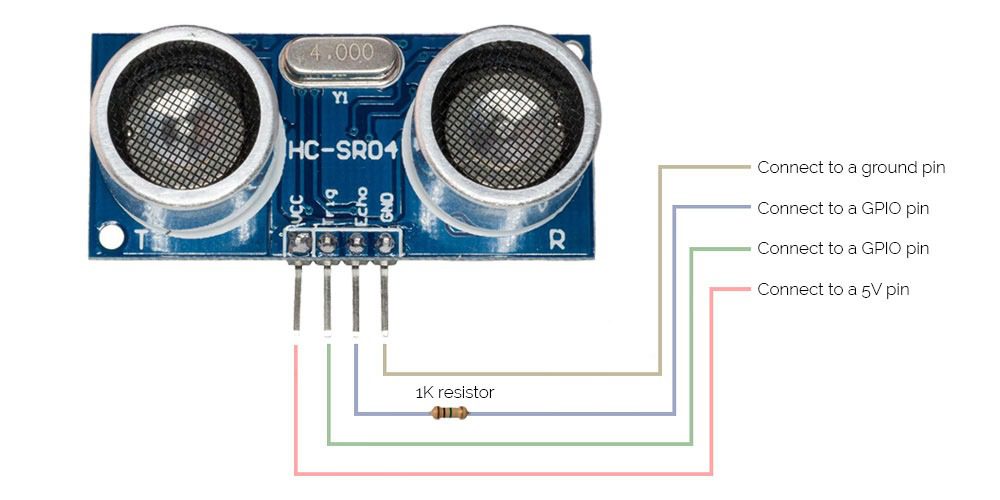

Modode conexão: 1.VCC 2.trig (T) 3.echo (R) 4.GND
