Descrição

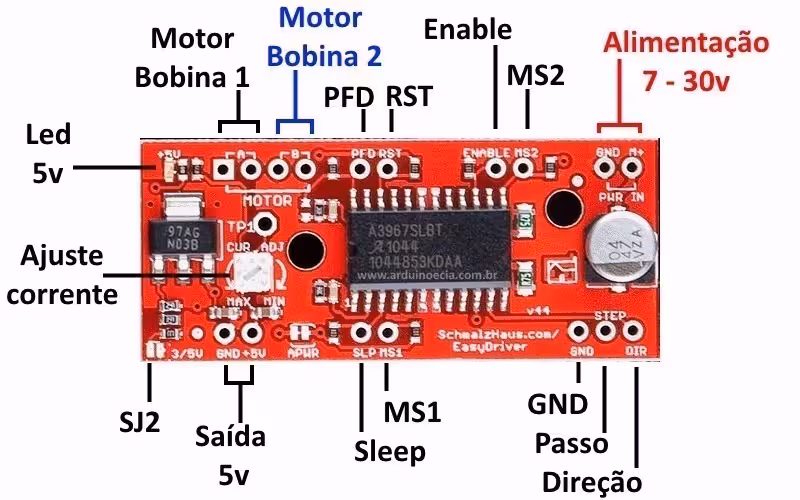

O Módulo Easy Driver A3967 V.44 é um controlador para motores de passo fácil de usar, compatível com qualquer sistema que possa dar saída de um pulso digital de 0 a 5V. Necessita uma alimentação de 7v a 30V para alimentar o motor, e pode alimentar motores de passo de qualquer voltagem. Ele possui um regulador de voltagem embarcado para a interface digital que pode ser ajustado para 5 ou 3,3V.
Conecte um motor de passo de 4 cabos e um microcontrolador e você terá controle preciso sobre o motor.
O EasyDriver pode controlar motores bi-polares e motores conectados como bi-polares, ou seja, motores com conexões de 4, 6 e 8 fios
ATENÇÃO: Não conecte ou disconecte o motor enquanto o Driver estiver alimentado. Isto pode causar danos permanentes ao módulo ou ao motor.
Características:
A3967 driver microstepping
Pinos MS1 e MS2 para alterar a resolução microstepping de 1, 1/5, ¼ e 1/8 de passos
Compatível com motores de 4, 6 ou 8 fios
Controle ajustável da corrente de 150mA/fase para 750mA/fase
Tensão de alimentação entre 7V e 30V. Quanto maior a tensão, maior o torque em altas velocidades.
